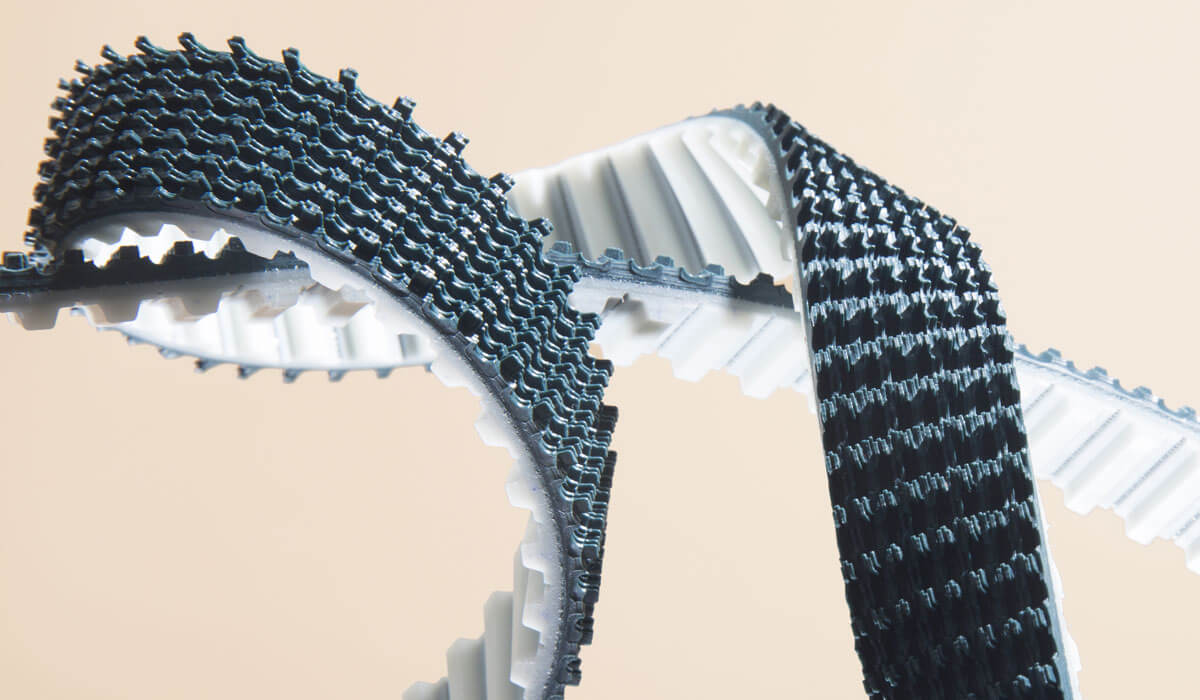

一、同步带简介
同步带是一种环形带,它以钢丝绳或玻璃纤维为强力层,外层覆盖聚氨酯或氯丁橡胶。带的内周设计成齿状,以便与齿形带轮啮合传动。在传动过程中,皮带与带轮之间保持恒定的传动比,通常可达到10,传动效率高达98%,线速度可达40米/秒。由于其精确的传动比和高效的性能,同步带已被广泛应用于各种传动系统中。
二、同步带分类
梯形齿同步带:包括单面有齿和双面有齿两种,双面带又按齿的摆放方法分为对称齿型(代号DA)和交错齿型(代号DB)。
弧形齿同步带:包括圆弧齿(H系列)、平顶圆弧齿(S系列)和凹顶抛物线齿(R系列)。
双面齿同步带:主要用于双面传动,具有同步、同时、双效率的特点。
橡胶同步带:以氯丁胶为原材料,具有动态屈绕性好的特点。
其他类型:包括轻型MXL、超轻型XXL、超轻型XL、轻型L、重型H、超重型XH、超重型XXH等。
三、同步带的应用领域
同步带因其传动准确、平稳、效率高以及维护保养方便等特点,被广泛应用于多个行业,特别是3C和锂电行业的机械传动中。其设计可以根据传送产品和安装情况的特定需求进行调整,以适应不同的工作条件。
四、同步带的特点
同步带的设计使其齿和同步带轮能够实现卓越的啮合,从而确保了精准的恒定传动比。此外,同步带还具有以下特点:
- 强度高,耗能低,适用于大功率传动。
- 与链传动相比,需要的张力较小,轴负载少。
- 传动比恒定,不会打滑。
- 延伸率极低,张紧调节范围小,结构紧凑。
- 传动过程中噪音低,环保。
五、同步带选型指南
在选择同步带时,应考虑以下因素:
1. 根据工作环境和温度选择合适的材质。
2. 根据使用功率和转速等参数选择合适的齿形。
3. 根据配套的同步带轮和安装位置计算所需的周长。
4. 根据负载情况和个人经验选择合适的带宽。
六、同步带安装须知
在安装同步带时,请注意以下事项:
- 如果两带轮的中心距可以调整,应先缩短带轮中心距,安装同步带后再调整中心距。
- 如果有张紧轮,应先放松张紧器,然后安装同步带,最后装上张紧轮。
- 在向带轮上安装同步带时,避免用力过猛或使用螺丝刀硬撬,以免损坏同步带中的抗拉层。
- 设计带轮时,最好选择两轴能互相移近的结构,或者将同步带与带轮一起安装在相应的轴上。
- 同步带传动中,两带轮轴线的平行度要求很高,否则会产生跑偏或跳出带轮的现象。轴线不平行还会导致压力不均匀,加速带齿的磨损。
- 应控制适当的初张力,以确保同步带的正常运行。
